1，本模拟流程装置尺寸定制均为参照我们之前用户的要求而定的，对各布置的流程装置布局与各设备也按需要求进行缩放制作，模型的台座规格均为：根据实际场地定 ，承台分两层、上层尺寸：6000mmx1200mmx1800mm（长x宽x高） 下层尺寸：5800mmx1100mmx600mm（长x宽x高） （下层藏于上层承台内、可抽出）。模型高度1800mm以下
台座描述:
工序：台座装置底架为选用#50*30的钢结构骨做为骨架原材料。
台座台面在钢结构骨架制作好后再在上面铺设一层结构牢固的细木工板作为台面装饰的内衬，面饰以天蓝铝塑板作为模型安装时候的台面布置，这样的台面制作出来结构牢固，便于日后装置的正常的安全地安装流程。台面包边为用#201不锈钢，边的宽度适中，可使整个台面分布谐调，美观大方；
台座底筒外面以优质的#12mm夹胶板作为面板的内衬，此材料可完全的保证与木龙骨架钉牢后在日常仿真装置的使用过程当中不会变形，又可起到保护面板的作用。底筒的外饰面板为以铝塑板。这样，一个结构性牢固，实用性强，美观大方的台座就做成了。
作用：
此种台座可很好地对这种可操作的动态仿真效果流程沙盘服务，一者台座的支撑筒可以隐藏控制此套装置的各种电子元器件与控件，如数据线、信号线、线接头、时间继电器、芯片、电路板等，台座的所留的维修小门可十分方便地对仿真模型进行故障与定期的维修与维护工作。

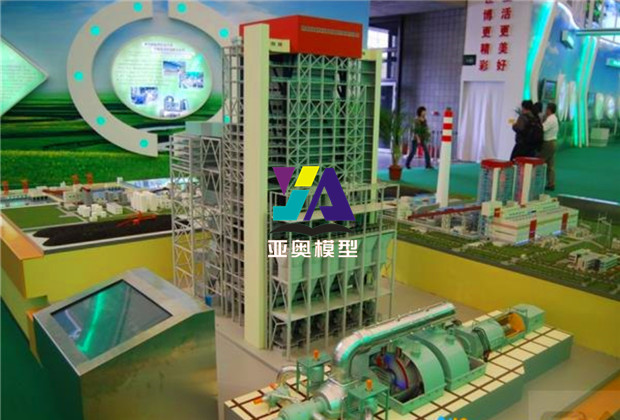

2； 根据1000MW机组电厂整体布局设备、厂房配置、管道工艺特点完整地按比例立体剖视（或透明）展示；装置包括1000MW超超临界直流锅炉及系统、1000MW超超临界汽轮机及系统、1000MW发电机及其主变系统、烟气脱销除尘及脱硫系统的主要设备组成；

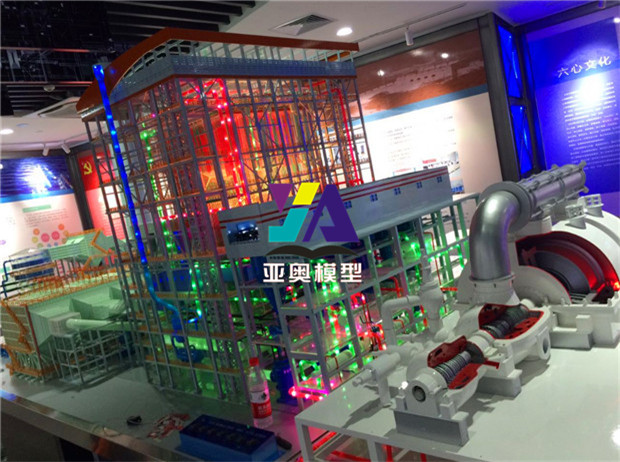

1），1000MW超超临界直流锅炉及系统：1000MW超超临界锅炉选用上海锅炉厂有限责任公司设计制造的超超临界变压直流锅炉，型号：SG-3100/28.25-M7002。一次中间再热、平衡通风、露天布置、固态排渣、全刚构架、全悬吊结构∏型锅炉，模型按比例缩小设计加工；炉膛透明，展现锅炉的内部结构，如，过热器，再热器，水冷壁，省煤器，汽包，下降管等，锅炉的制粉系统为负压直吹式，四角切圆燃烧方式，锅炉的燃烧，蒸发，过热，再热等各系统的设备，构件，管束，管道等均用不同颜色，采用LED分色灯光流动演示；

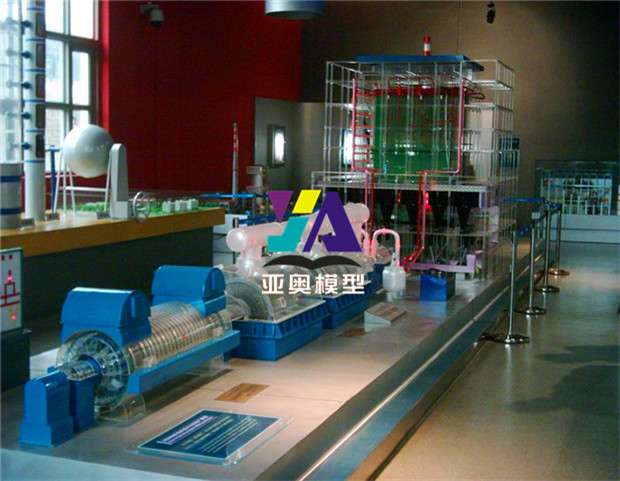

2 ）,，1000MW超超临界汽轮机整体说明；1000MW汽轮机为上海汽轮机有限公司生产的1000MW超超临界、模型比例，1:25，超超临界，一次中间再热，单轴，四缸四排汽，双背压，八级回热抽汽，反动凝汽式汽轮机N1050-27/600/600（TC4F）；一个单流圆筒型H30高压缸，一个双流M30中压缸，两个N30双流低压缸，主，再汽阀，LED灯光演示，立体结构展示，汽车烤漆金属效果；汽缸，高1个，中一个，低2个，汽轮机高，中，低压缸采用4/1剖视设计加工，透明罩，其中一低压缸内布置放大比例的低压转子，一组叶片采用金属，轴为不绣钢，采用三个钢制轴承运形，静音压缩机做功压缩蒸汽→三通，主汽阀，三个蒸汽喷嘴，驱动汽轮机叶片可考虑三级叶轮，压缩空气安装3个喷嘴，驱动运行，模拟汽轮机组运行使其汽轮机转子转动，转速可测量
3），1000MW发电机及其主变系统：发电机为上海汽轮发电机有限公司生产的THDF125/67型三相同步汽轮发电机，采用水-氢-氢冷却方式，定子绕组为直接水内冷，定子铁芯及转子绕组为氢气冷却，密封油系统采用单流环式密封结构；发电机模型外形包括：发电机，定子，转子，线圈绕组，风扇，励磁机，变压器，变压器与发电机封闭母线连接；模型按比例缩小设计加工，剖视结构，电动演示，母线管道采用LED灯光流动演示；

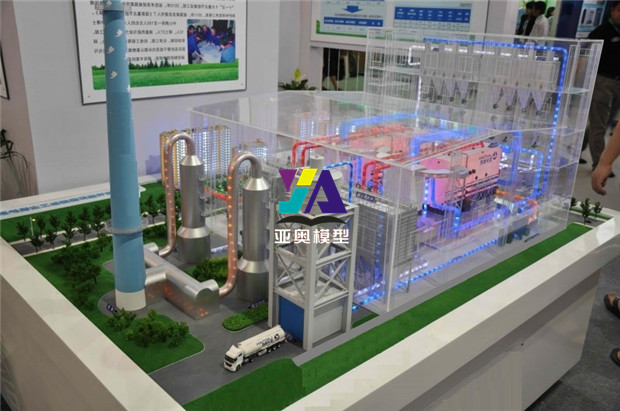

4、烟气脱销除尘及脱硫系统：烟气流程为脱硝→空预器→低温省煤器→电除尘器→引风机→脱硫岛→湿式电除尘→烟囱；设备结构透明剖视、LED灯光演示烟气运行流向冒烟郊果等详细做出

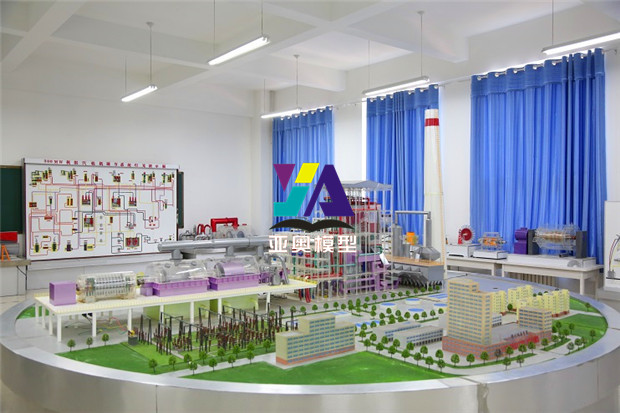

5,升压站系统；总体说明采用500kv升压站3/2断路器接线方式，完全按实际升压站现场一次设备的外观和功能设计，外形尺寸以实际变电站按比例场景1:100制作，设备具有一定的金属感，由主变压器，断路器，隔离开关，电容式电压互感器，电流互感器，避雷器，支柱式绝缘子，母线，悬挂硬管母线，中央门形架，出线门形架，母线构架，架空线，绝缘子串等等
参数说明:火力发电实训装置的原理，数据，结构等全面解析系统，系统的设备(包括设备主要部件)全部按照原尺寸进行缩放建模
通过三维虚拟现实进行系统的原理、结构的演示,又形象又直观,配以模型、文字的说明,方便进行产品使用的说明和培训。该系统具有真实性、沉浸性和易实现等特点,不仅大大提高了教学容量,弥补了课堂教学不足,运用生动、形象的方式激发学生学习的兴趣,是教学不可缺少的岗位平台。
学员可以通过选择目标设备,对其进行相应的规作,实现设备的运作原理、尺寸数据呈现、设备零件信息等,使得学员对目标设备增加学习趣味的同时,对其有
更清晰的认知。分别实现对设备总体、主要零部件结构及性能介绍。通过该模块可以使学员直观地掌握设备的基本结构、各个零部件位置、信息及其作用。
3、模型材质：进口有机玻璃、进口UHU、 PVC工程塑料、金属构件、钢材、钢管、进口哑光烤漆、灯光演示系统、软件控制系统、控制柜、。
4，制作方案；模型产品的制造是以手工为主，机械设备为辅，如精雕、激光雕刻、CNC加工、3D打印、汽车烤漆等工艺，结合电子技术、多媒体技术、自动化技术、动态模型制作技术，将模型核心效果完美呈现。整体效果突出、仿真性强、结构牢固、原理正确、外型美观、工艺精美、色彩分明、层次感强，可与实物相媲美，满足需方相关展览展示要求。
