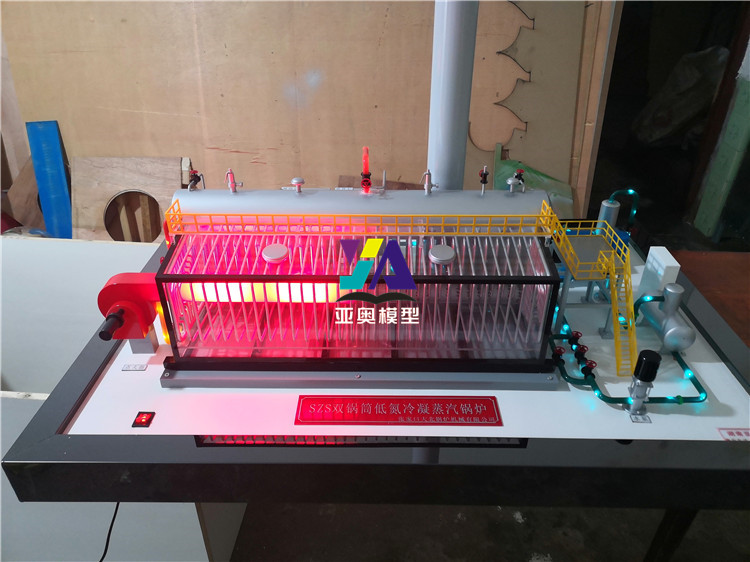

SZS双锅筒低氮冷凝蒸汽锅炉模型

一、
1、SZS双锅筒低氮冷凝蒸汽锅炉模型规格尺寸：L:1200mm*W：800mm（台座700MM高），其它系统设备按比例加工；
2、SZS双锅筒低氮冷凝蒸汽锅炉模型电源：220V.50HZ,电流≤5A，具有接地保护、漏电保护功能，安全性符合相关的标准。
3、SZS双锅筒低氮冷凝蒸汽锅炉模型模型各系统主要技术参数要求；
（1）用有机玻璃，珠光玻璃、不锈钢、工程塑料，铜质构件、灯带、灯片、装饰材材料等。
（2）锅炉设备：锅炉本体、点火器、节能器、冷凝器、水箱、除氧器、阀门、排污管、水位计、管路、水泵、分气缸、水箱等
（3）锅炉本体透明制作，显示炉膛内部结构，内布置红色灯光表示焰火，外面部分采用外观制作 （4）灯光布置：锅炉水流程布置灯光（参考图2）
4、SZS双锅筒低氮冷凝蒸汽锅炉模型模型制作效果：
（1）模型制作完毕时应让用户感官有清晰的的结构分层处理，能够适应用户的教学、展览的需求。
（2）SZS锅炉模型生产后，外观及尺寸看起来整体比例协调，整体效果逼真。
5、SZS双锅筒低氮冷凝蒸汽锅炉模型模型的加工工艺及效果
（1）模型拼装：采用溶解性氧化无缝粘接工艺，经过多次打磨、水磨确保接口无缝且高度平整。粘接部位采用优质三氯甲烷、日产A胶、德国产U胶，接口平整，不易变形脱落。
（2）模型颜色：一般采用优质汽车漆喷漆，配色按甲方现场确认色彩，或甲方认可的建筑效果图并依据设计师确定的风格，通过不同工艺处理，确保面料无污染，颜色纯正，着色均匀，色彩亮丽、自然真实、不褪色。 （3）配套设施：其制作材料一般为由电脑雕刻机加工的亚克力、由激光雕刻机雕刻的榉木板、有机玻璃。
二、
SZS系列锅炉本体为双锅筒、纵置式、室燃D型布置结构，右侧为炉膛，左侧为对流管束；通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。炉膛四周为窄间距管膜式水冷壁，炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的错列结构，前部为顺列结构，炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区，然后从锅炉左侧前部转向进入螺旋鳍片管节能器，最后进入烟道入烟囱排向大气。 SZS系列燃油、
气锅炉具有以下主要特点：
1.由于燃烧室采用了全膜式水冷壁结构，且采用微正压燃烧，无串烟问题，运行环境无污染；
2.锅炉布置有防爆门和火焰探测器，运行安全可靠；
3.锅炉本体水循环采用强制循环，保证各部分受热面能得到可靠的冷却并防止汽化；
4.锅炉尾部采用了螺旋鳍片管节能器，降低了排烟温度，热效率高，设计效率为92%以上；
5.炉型卧式布置，结构紧凑，占地面积小；
6.上下锅筒前后布置有人孔门，锅炉后部布置有检查门，打开方便，利于用户检修和清理内外部；
7.锅炉整体出厂，运输方便，安装周期短； 锅炉实行全自动化，具有自动运行和保护功能，操作简便。
