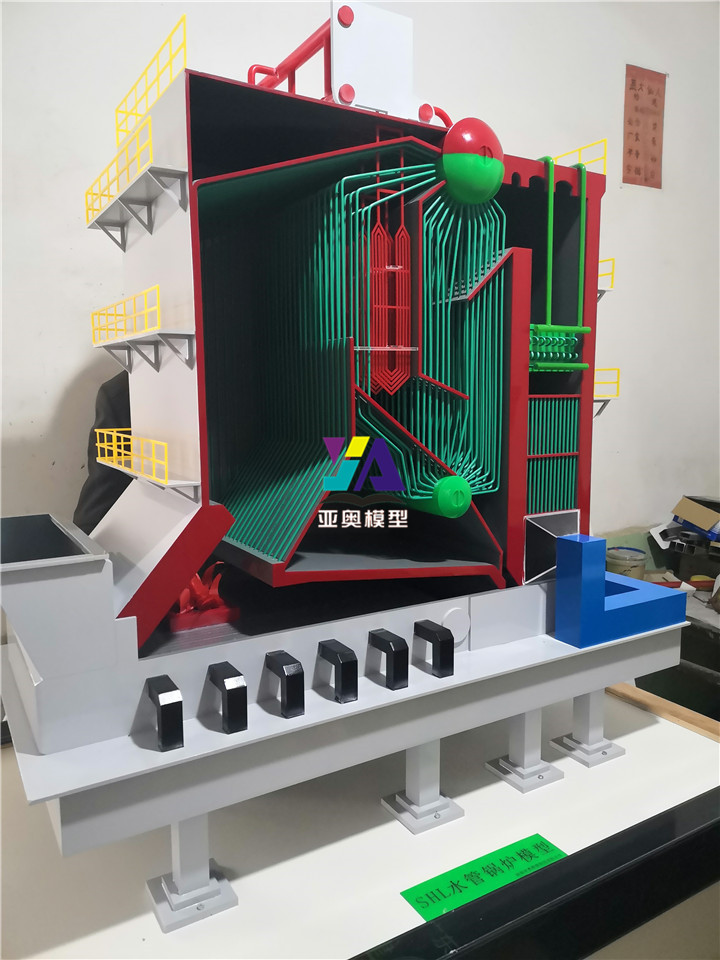

大连交通大学SHL水管锅炉模型
SHL20-1.3型号锅炉
含义是双锅筒横置式链条炉排锅炉，尾部有省煤器，锅炉前部是炉膛，炉膛四周布满水冷壁管，前后墙水冷壁管的上端直接通入上锅筒，下端分别与前后集箱链接。为了便于在炉膛内砌筑炉拱，将前后墙水冷壁管又作为拱架，侧水冷壁管左右各分两组；上端与下端集箱链接，并经导气管与上锅筒链接，下端与左右集箱链接，上下锅筒间有三组对流速，前组管束只有一排管子，位于炉膛烟气出口处，与后墙水冷壁管构成防渣排管，防渣排管与对流管束之间形成燃尽室，可以布置过热器，后来那个组对流管束中间有三道隔烟墙。
烟气流程：
燃烧火焰在炉膛内辐射水冷壁管，高温烟气由炉膛后上方进入对流管束区，先向下再向后转180℃，呈“S”形曲折向上冲刷第二、第三组管束，然后从第三组管束的上部向下折入尾部受热面冲刷省煤器和空气预热器，最后烟气通过除尘器进入烟囱排出。
水循环回路：炉膛左右两组水冷壁管各为一组循环回路，由下锅筒引致下降管与左右集箱连通，锅水通过左右集箱分配给左右是冷壁管，受热后锅水向上流至上集箱，从上集箱汽水引出管送入上锅筒，上下锅筒靠对流管束进行水循环，前后水冷壁管各位一级循环回路，由下降锅筒引出下降管与前后集箱连通，锅水通过前后集箱分配前后水冷壁管，受热后锅水向上流至上锅筒。
这种锅炉必须进行水质处理，数位要求严格控制，运行状况比较稳定，热效率较高，由于这种锅炉自动化程度较高，降低了司炉工人的劳动强度。
