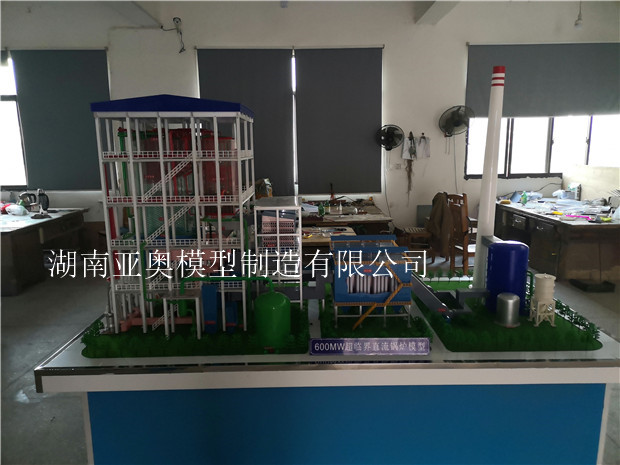

600MW超临界火电厂模型

尺寸：2500*800*2000

材质：亚克力、金属扣件、灯光、 控制系统、实木、 工程塑料、珠光玻璃、轴承等

制作参数：

模型可以了解发电厂的生产过程及设备布置情况。模型包括汽轮机、锅炉、发电机、除尘等，汽轮机上缸盖透明，能看到内部隔板及转子叶片形状；锅炉能看到炉膛燃烧火焰及屏式过热器形状和排列布置情况；发电机能看到转子、定子结构及接线绕组；将高压加热器及低压加热器配齐，煤场放在烟囱之后，输煤栈桥中间设置碎煤机室。模型主要设备管道用灯光演示流程过程。

具体指标和参数：

⑴ 锅炉部分：锅炉一向剖视，可以看到炉膛内省煤器、前屏、后屏、再热器、水冷壁、顶棚过热器等管道的布置和结构。炉膛有灯光模拟锅炉的燃烧。锅炉的汽水系统均有灯光流动，动态演示锅炉的汽水走向。

⑵ 汽轮机上缸盖全透明，可以看到汽轮机的叶片、转子、隔板、隔板套、推力轴承、油动机、危机遮断器等。汽轮发电机组可以模拟转动，有灯光演示。

⑶ 输煤系统：做出煤场、翻车机、铁路、煤棚、堆取煤机、输煤栈桥等，输煤皮带可以电动演示。

⑷ 制粉系统做出皮带运输机、煤粉仓、磨煤机、煤粉管，有灯光演示煤粉的流程。

⑸ 烟气脱硫系统：锅炉烟气经电除尘器、脱硫塔、烟囱整个过程灯光动态演示。

⑹ 风系统：冷却风管、一次风、二次风等详细做出、并有灯光演示。

⑺ 升压站：从发电机、封闭母线、主变、到升压站有灯光动态模拟电流的流动。升压站中的断路器、隔离开关、互感器、母线架、绝缘支柱等全部车制，仿真。

⑻ 做出电厂的冷却水塔、水处理系统、环境布置等。
